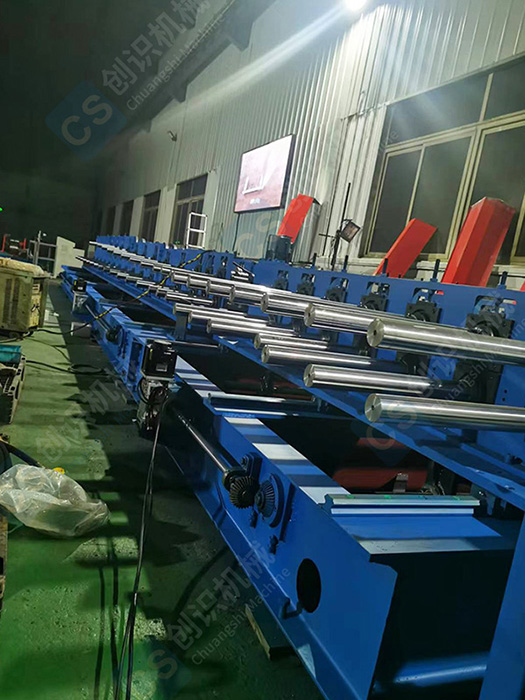

設備介紹
生產線可生產電纜橋架，不同規格通過更換沖模完成，輥彎?rùn)C(jī)采用組合可調式，一套軋輥完成所有規格橋架產品，規格變化可以自動調節。
設備主要組成
全套設備由開卷機、ML-900整平機、伺服送料裝置、JF21-200B沖床、沖模、輸送臺、成型主機、定尺切斷、收料臺和電器控制等部件組成。
技術參數
|
序號 |
項目 |
單位 |
參數 |
備注 |
|
|
1 |
適用原材料 |
類型 |
|
低碳鋼、鍍鋅板等 |
|
|
板材強度 |
Map |
≥350 |
|
||
|
板材厚度 |
mm |
0.6~2.0 |
|
||
|
2 |
生產規格 |
mm |
100mm≤§≤960mm |
|
|
|
3 |
生產速度 |
m/min |
沖壓速度:約 4m/min 形成速度:約10m/min |
|
|
|
4 |
輥輪材料 |
|
GCr15淬火處理 |
|
|
|
5 |
驅動方式 |
|
齒輪箱驅動 |
|
|
|
6 |
電機總功率 |
kw |
75 |
|
|
|
7 |
電控系統 |
|
PLC變頻控制 |
|
|
|
8 |
外形尺寸（長X寬X高） |
m |
55X4X3.9 |
|
|
成型工藝
開卷→整平→夾送、沖孔→定尺、切斷→輸送→成型→收料
設備結構概述
本生產線可生產電纜橋架，不同規格通過更換沖模完成，輥彎?rùn)C(jī)采用組合可調式，一套軋輥完成所有規格橋架產品，規格變化可以自動調節。
設備性能
1, 可根據生產需要軋制個帶鋼寬度100mm≤§≤860mm多種規格的電纜橋架。
2, 在線沖孔時生產速度：2.5～5米/分鐘。
3, 成型設備連續成型速度時：10～15米/分鐘。
4, 板材料厚：1-2.5mm。
5, 材質要求：低炭鋼、鍍鋅帶鋼卷。
6, 生產線分自動和手動兩種操作方式，可實現聯動和分段運轉作業。
表一：橋架產品規格尺寸明細表
|
序號 |
型號 （品種） |
寬度 |
高度 |
厚度 |
連接孔形式和數量 |
|
1 |
100型（槽盒、托盤） |
100 |
50 |
0.7-1.2mm |
|
|
100 |
75 |
|
|||
|
100 |
100 |
|
|||
|
2 |
200型（槽盒、托盤） |
200 |
75 |
0.7-1.2mm |
|
|
200 |
100 |
|
|||
|
200 |
150 |
|
|||
|
3 |
300型（槽盒、托盤） |
300 |
100 |
0.8-1.5mm |
|
|
300 |
150 |
|
|||
|
4 |
400型（槽盒、托盤） |
400 |
100 |
0.8-1.5mm |
|
|
400 |
150 |
|
|||
|
5 |
500型（槽盒、托盤） |
500 |
100 |
1.0-2.0mm |
|
|
500 |
150 |
|
|||
|
6 |
600型（槽盒、托盤） |
600 |
100 |
1.0-2.0mm |
|
|
600 |
150 |
|
|||
|
相對規格僅供客戶參考（具體可按客戶要求來定） |
|||||
